Парусное вооружение для лодок

Наше парусное вооружение «Бен Ганн», изначально предназначавшееся для катамаранов, успешно опробовано заказчиками на лодках различных типов. Поэтому мы решили расширить его универсальность и сделали специальные модификации отдельных узлов, которые предназначены для адаптации парусного вооружения к моторно-гребным лодкам.





Вот несколько вариантов как можно оснастить лодку парусами.

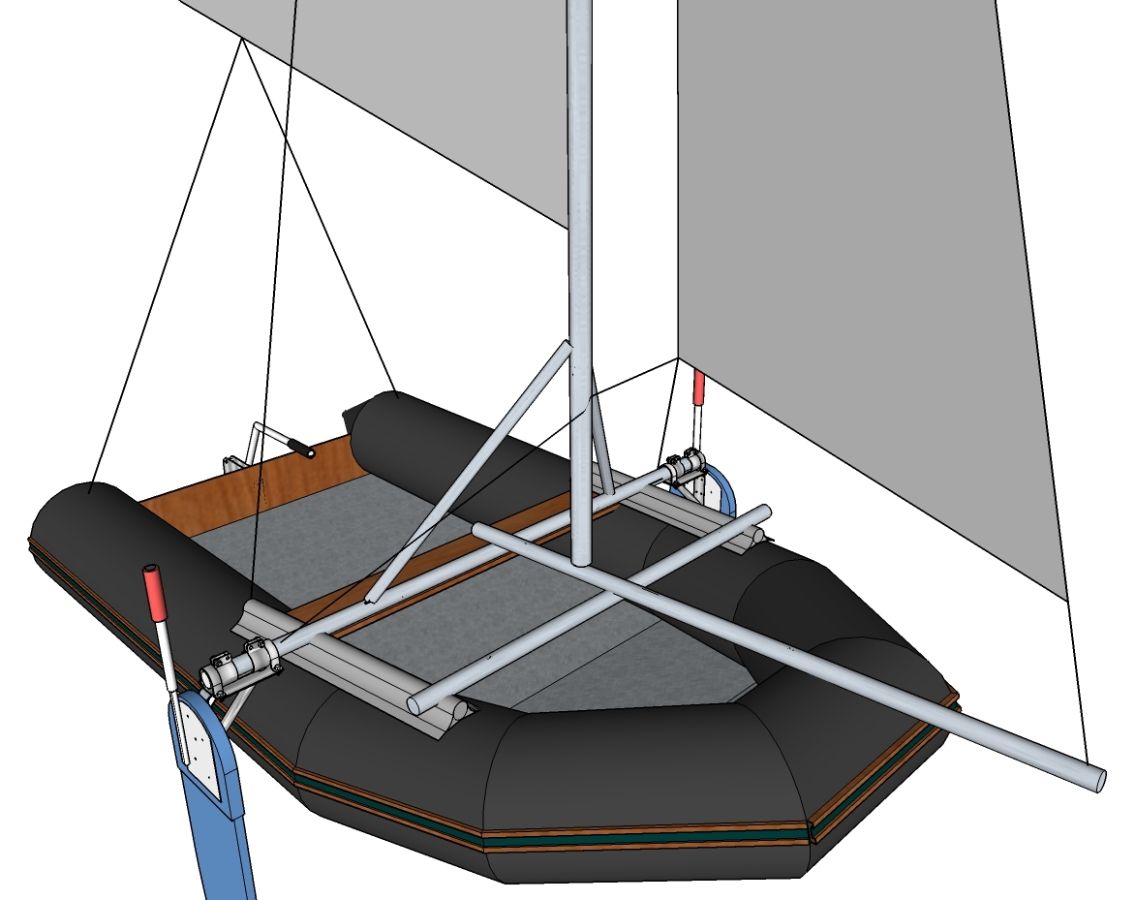

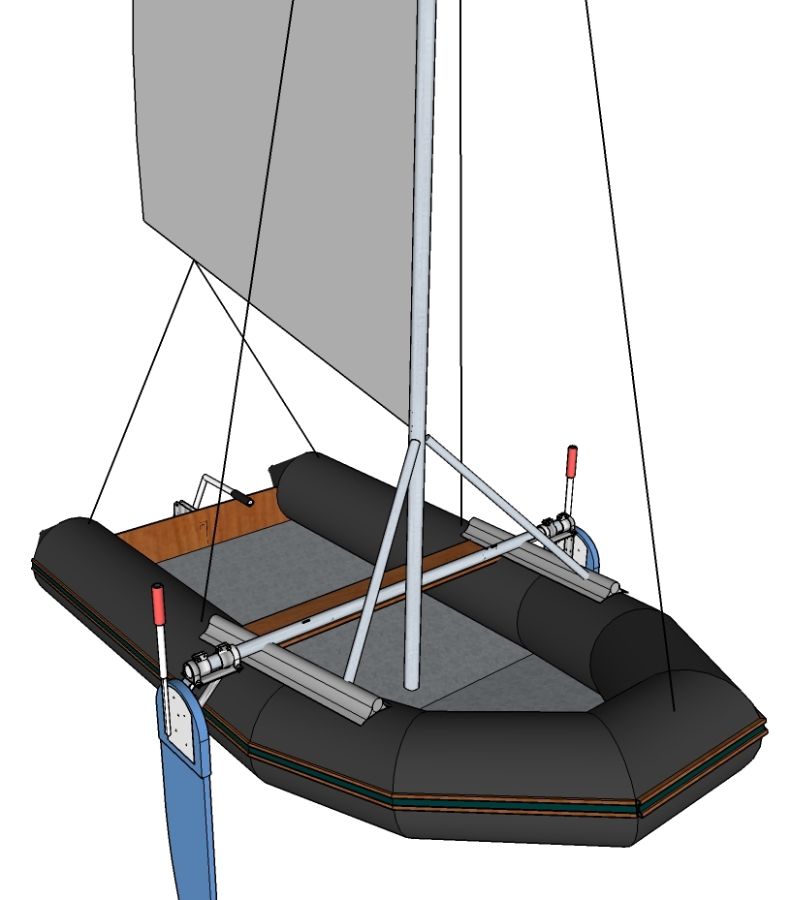

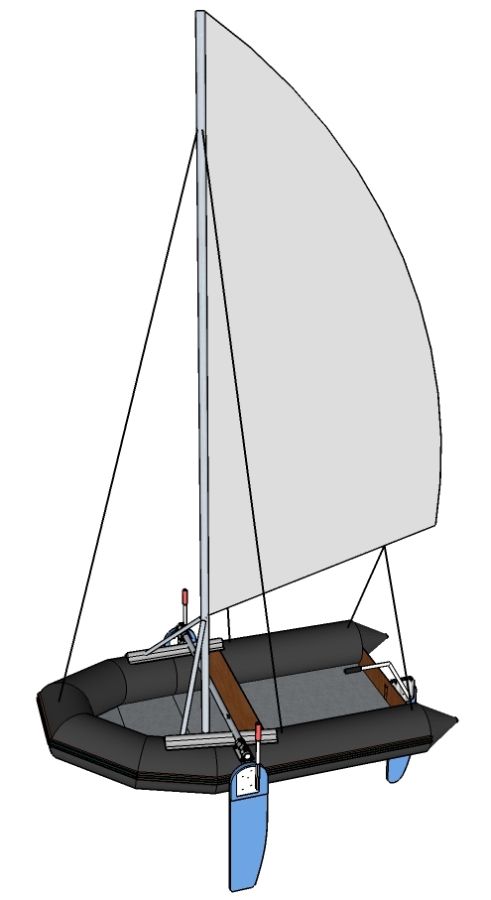

1. Парус грот, мачта на поперечной балке.





Сборка:

На борта лодки наклеиваются карманы с двумя пазами, внутрь карманов вставляются стрингеры, к стрингерам кницами крепятся две поперечные балки.

На первую от кормы балку навешиваются шверты с креплениями, на вторую - устанавливается степс мачты. Опоры мачты крепятся одним торцом хомутами к мачте, вторым - к швертовой балке.

На транец устанавливаются оси рулевой коробки, на них навешивается перо руля с рулевой коробкой.

Дополнительно мачта раскрепляется вантами и форштагом.

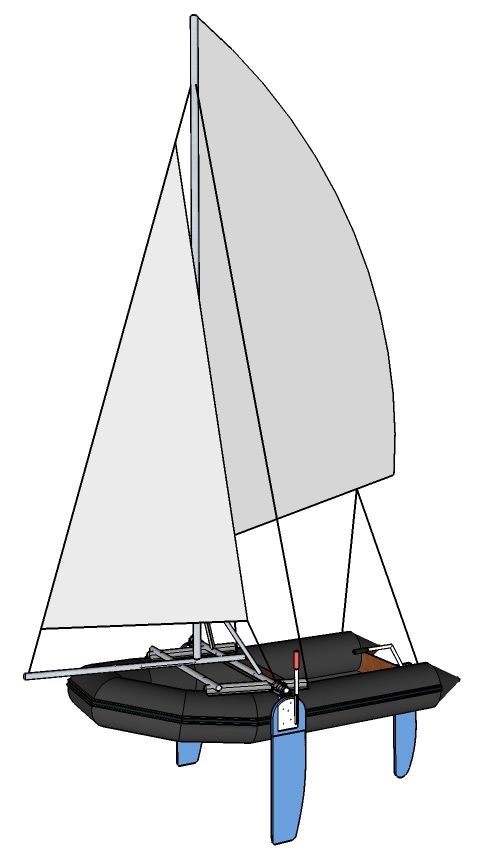

2. Паруса грот и стаксель, центральный стрингер и бушприт.





Сборка:

На борта лодки наклеиваются карманы с двумя пазами, внутрь карманов вставляются стрингеры, к стрингерам кницами крепятся две поперечные балки.

На первую от кормы балку навешиваются шверты с креплениями.

Между бортами устанавливается центральный стрингер (бушприт) и крепится кницами или хомутами к балкам. На носу бушприт также, желательно, закрепить к элементами лодки (ручке, люверсам, обвязке и пр.).

На центральный стрингер устанавливается степс мачты.

Опоры мачты крепятся одним торцом хомутами к мачте, вторым - к швертовой балке.

На транец устанавливаются оси рулевой коробки, на них навешивается перо руля с рулевой коробкой.

Дополнительно мачта раскрепляется вантами.

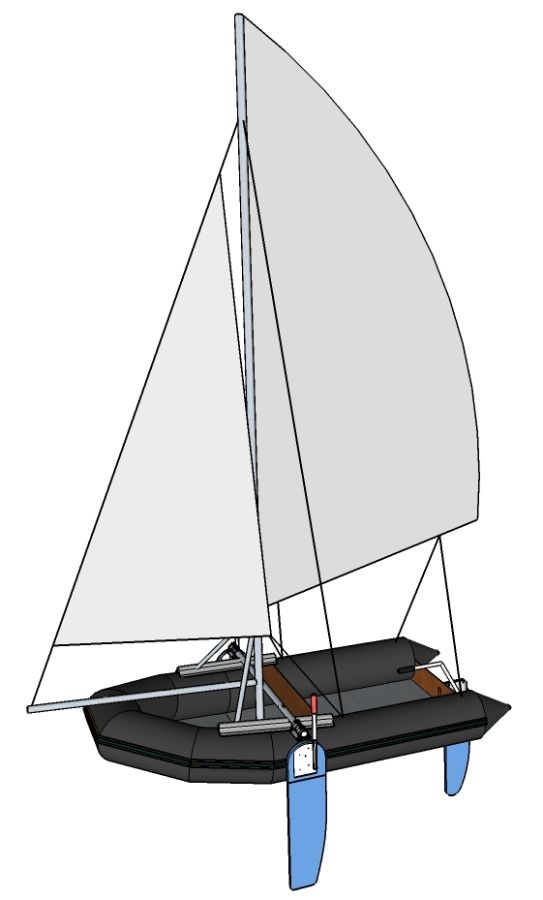

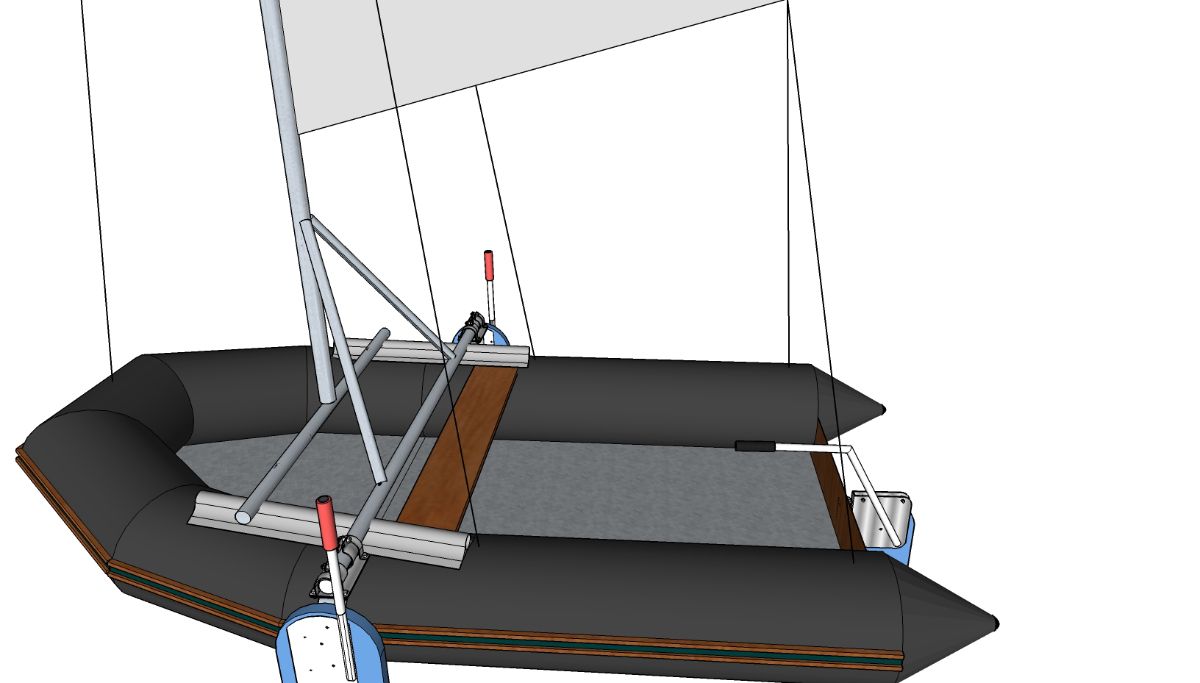

3. Парус грот, степс на пайол, одна поперечная балка.





Сборка:

На борта лодки наклеиваются карманы с двумя пазами, внутрь карманов вставляются стрингеры, к стрингерам кницами крепится поперечная балка .

На балку навешиваются шверты с креплениями.

На жесткий пайол лодки устанавливается степс с плоским основанием. Мачта надевается на степс и крепится хомутом к балке.

Опоры мачты крепятся одним торцом хомутами к мачте, вторым - к стрингерам в карманах.

На транец устанавливаются оси рулевой коробки, на них навешивается перо руля с рулевой коробкой.

Дополнительно мачта раскрепляется вантами и форштагом.

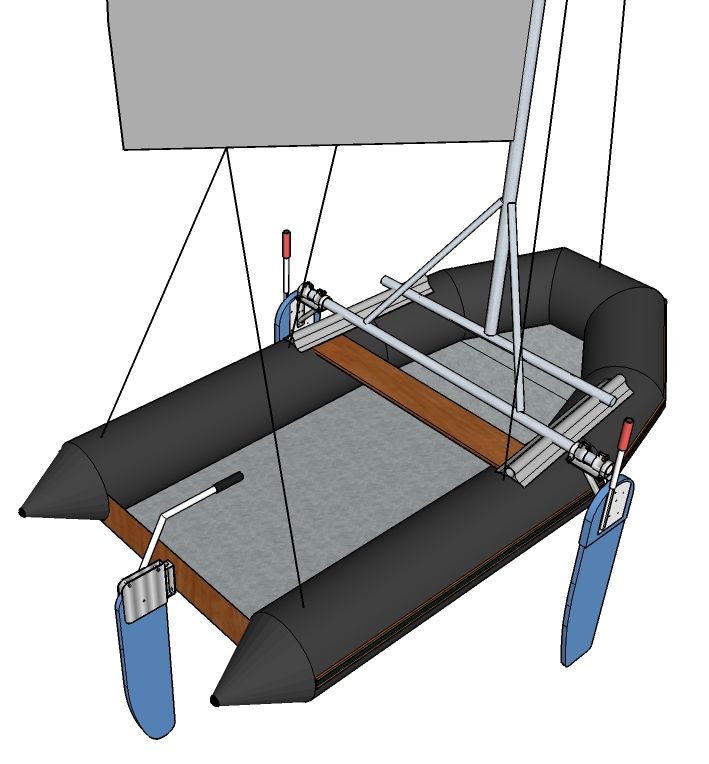

4. Паруса грот и стаксель, степс на пайол, бушприт.





Сборка:

На борта лодки наклеиваются карманы с двумя пазами, внутрь карманов вставляются стрингеры, к стрингерам кницами крепится поперечная балка .

На балку навешиваются шверты с креплениями.

На жесткий пайол лодки устанавливается степс с плоским основанием. Мачта надевается на степс и крепится хомутом к балке.

Опоры мачты крепятся одним торцом хомутами к мачте, вторым - к стрингерам в карманах.

К мачте Т-образным хомутом крепится бушприт. Также бушприт необходимо жестко закрепить на носу лодки к имеющимся там элементам (например, хорошо приклеенной ручке). Или установить вторую поперечную балку и закрепить бушприт к ней хомутом или кницей.

На транец устанавливаются оси рулевой коробки, на них навешивается перо руля с рулевой коробкой.

Дополнительно мачта раскрепляется вантами.


5. Дополнительные варианты установки парусного вооружения на лодки:


Установка мачты



Для установки мачты потребуется либо жесткий настил (пайол), либо надежно закрепленные сидения (банки).

Есть несколько опробованных вариантов установить мачту:



1. На стрингер.





На две банки крепится стрингер при помощи хомутов или болтов. На стрингер надевается степс мачты и фиксируется на нем. Первое колено мачты устанавливается на степс и раскрепляется тремя или четырьмя опорами, которые опираются на стрингер и на банки. К стрингеру опора фиксируется при помощи силового хомута, а к банкам – при помощи уголков (или тавра).


 2. На пайол






К пайолу крепится степс с плоским основанием. Опоры могут опираться на пайол или на банки и фиксироваться уголками (или таврами).



3. На пайол и поперечную балку.





 В этом случае к бортам лодки крепится балка (труба 40х2мм). Степс мачты устанавливается на пайол, к балке мачта фиксируется при помощи хомута для поперечного соединения труб. Если мачта высокая (больше 5м) или большая площадь парусов (больше 6м2), то необходимо дополнительно раскрепить ее вантами.



Выбор парусов



Площадь парусов стоит выбирать исходя из остойчивости судна. Ориентировочно, до 6м2 для небольших 2-х местных лодок (например, грот 3,8м2 или 4,4м2, стаксель 2,2м2), 7-10м2 – для судов, имеющих очень хорошую остойчивость (балласт, достаточный развал бортов, надувные емкости на бортах и т.п.). Указанные значения очень приблизительные и взяты из опыта эксплуатации нашего парусного вооружения владельцами лодок.



Если низко расположенный гик ухудшает обитаемость судна, то можно установить парус грот типа Стриж.



Устновка швертов (шверцев)






Крепления швертов можно установить на поперечную балку, закрепленную к бортам лодки или к сидениям (банкам). Шверты лучше расположить на расстоянии 50 см от мачты в сторону кормы. Если при этом судно будет сильно приводиться к ветру, то шверты можно сместить немного назад.



Рулевое управление






На транец можно установить специальные оси и надеть на них рулевую коробку, в которую установить перо руля (стеклопластиковое профилированное или из водостойкой фанеры). Или закрепить на пере руля оковки и надеть их на оси.
